2025年
，全球半導體行業在技術迭代、市場需求激增與政策驅動的三維共振中邁入全新發展階段。根據 WSTS、IDC、SEMI 等機構數據，行業呈現市場規模重塑、技術突破加速
、供應鏈重構等核心特征。在此背景下，中國半導體高端裝備標杆企業 ——德森精密以 “高精度、智能化、國產化” 為核心，構建係統性解決方案，直擊行業痛點，推動半導體製造向更高維度升級。

　　技術迭代與供應鏈重構下的 機遇與挑戰

　　全球半導體市場規模已突破 6971 億美元(數據來源：WSTS)
，AI算力芯片
、新能源汽車功率半導體、物聯網低功耗芯片成為核心增長引擎。中國半導體市場規模突破 6500 億元，國產替代加速，但高端芯片與設備自給率仍待提升，製造端麵臨工藝精度、設備成本、智能製造轉型等挑戰。

　　技術層麵，3nm製程商業化、Chiplet 技術規模化應用、第三代半導體滲透率超 20% 推動技術升級，但納米級工藝精度、設備成本居高不下、智能製造轉型成為製造端核心痛點。

　　麵對上述納米級工藝精度、智能製造轉型、供應鏈國產化三大核心挑戰
，德森精密以“柔性化 + 智能化”為突破口，從關鍵生產設備到全鏈路係統，構建針對性解決方案—— 通過高精度設備突破工藝瓶頸，以智能化係統提升生產韌性，以國產化技術強化供應鏈安全。

　　德森精密核心解決方案
，技術突破賦能生產全鏈路

　　德森精密以 “高精度

、智能化、國產化” 為核心，針對半導體及高端電子製造的關鍵工藝環節
，打造突破性裝備與係統性解決方案，破解行業痛點，推動產業升級。

　　高精度錫膏印刷機： 破解先進封裝與 Mini/Micro LED 工藝難題

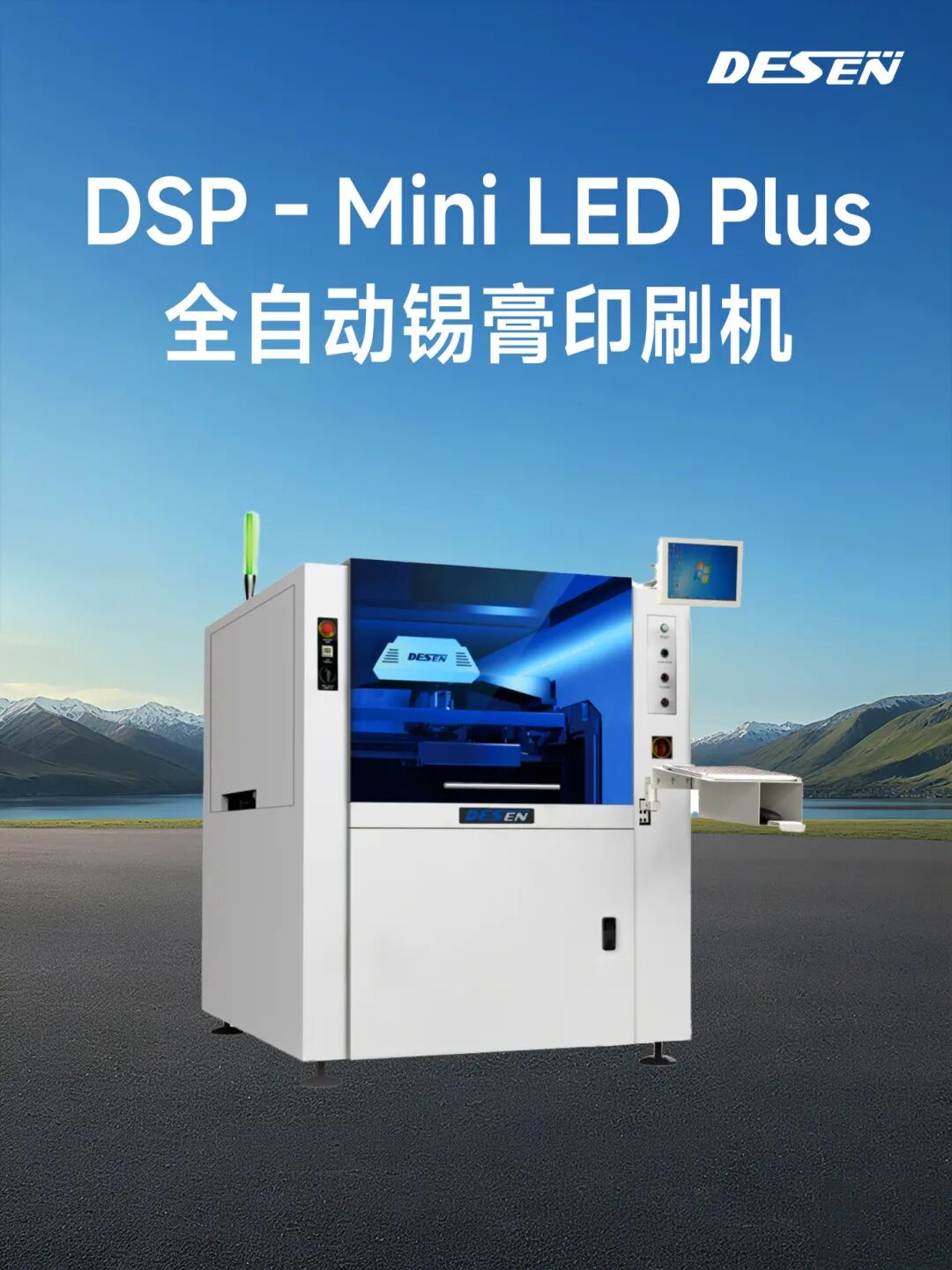

　　DSP - Mini LED Plus 錫膏印刷機

　　突破印刷難點：

　　針對Mini LED封裝工藝需求，成功突破

　　0206mil裸芯片製程和印刷難點，精度高達 ±15μm@6σ

，Cpk≥2.0.滿足高精密複雜元器件印刷要求。

　　創新采用刮刀升降雙驅模式、小平台自動調整係統
、刮刀壓力反饋係統以及 Mark 相機光源自動調整，能完美應對 FLIP CHIP 及 COB 工藝，有效保障 Mini LED 基板印刷良率 。

　　高速智能點膠設備：

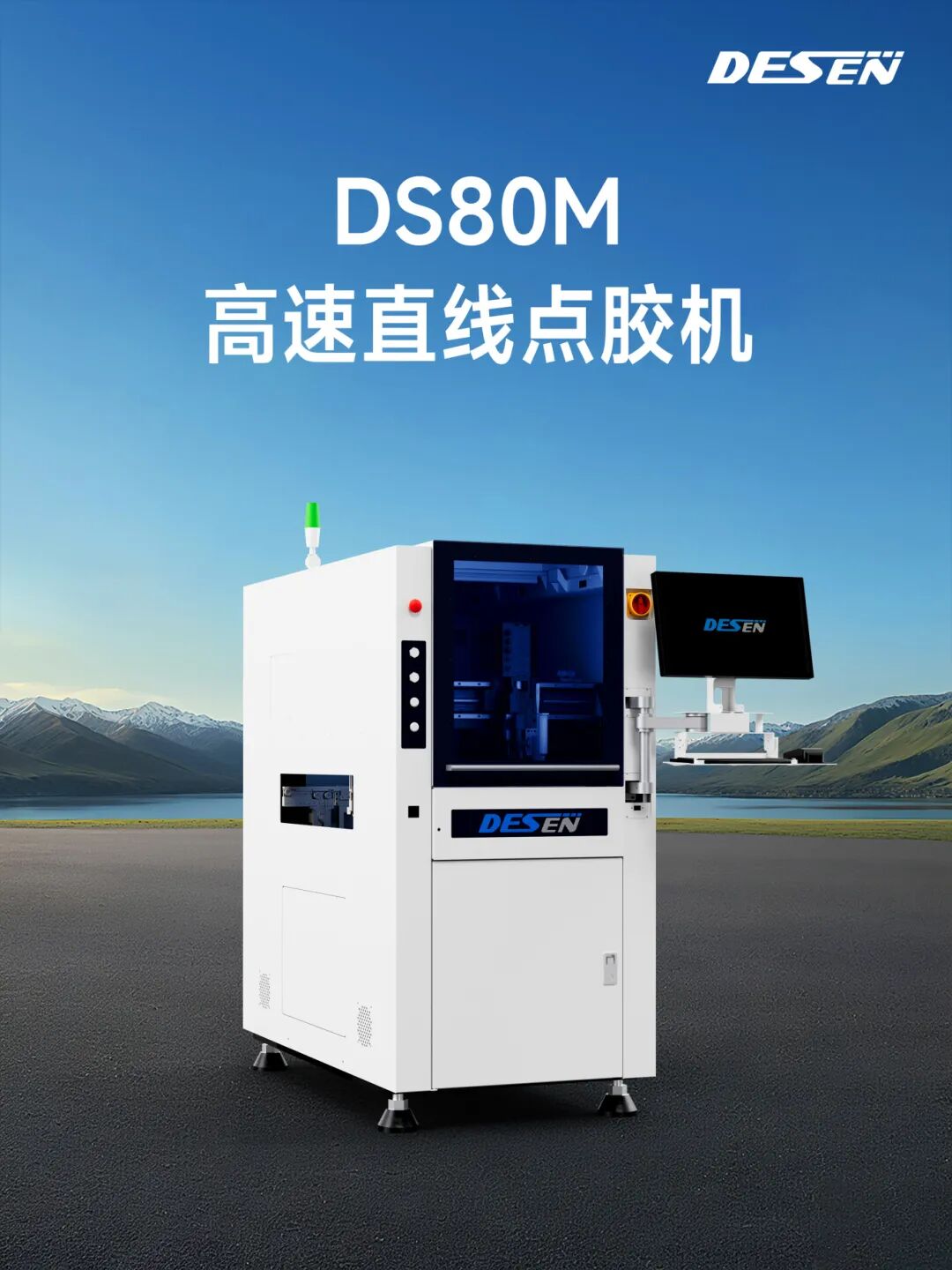

　　DS80M 高速點膠機

　　高精度點膠：作為高精度、全自動點膠設備，可實現點、直線、多段線、弧線、圓、矩形填充
、圓形填充和 3D 動態軌跡等常見點膠命令，滿足多樣化生產需求。便捷編程：擁有易學實用的編程界麵
，生產位移偏差校準步驟簡明，降低操作人員學習成本。

　　多種點膠閥支持：支持噴射式
、螺杆式
、滑動式點膠閥和精密時間氣壓閥，適用於包封、底部填充
、圍壩填充
、精細紅膠、導電銀膠等多種點膠工藝 。

　　3. 選擇性三防塗覆機：柔性製造的 “效率革命”

　　選擇性塗覆機：解鎖多種應用方案

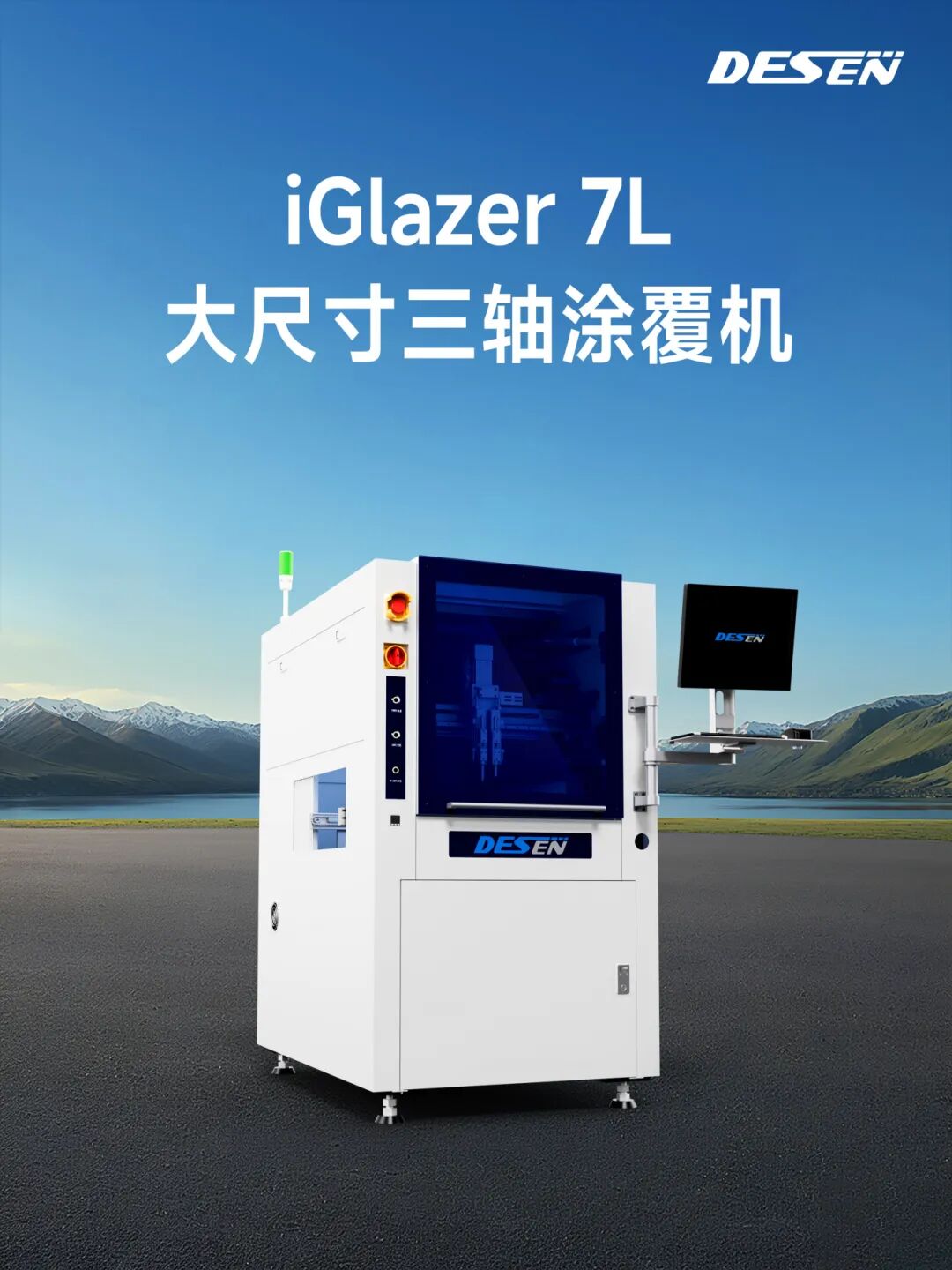

　　Iglazer - 7 選擇性塗覆機

　　全方位精密塗覆：配備全方位精密塗覆閥體，能均勻噴塗三防漆，提高電路板可靠性
，增加其安全係數與使用壽命
，有效避免外界環境對 PCBA 電路板的不利影響。

　　程控運行係統：采用最新程控運行係統
，實現三軸及多軸聯動，精確控製塗覆區域，提升生產效率與產品良率 。

　　技術賦能核心價值

　　成本優化與場景化定製

　　針對納米級工藝精度瓶頸：

　　通過高精度錫膏印刷機和高速智能點膠設備的技術突破，實現印刷缺陷率大幅降低
、點膠精度達較高水平，成功突破 μm 級工藝限製，幫助客戶攻克高精密元器件的生產難題。

　　針對設備成本居高不下：

　　幫助客戶降低一定比例的設備成本，在保證高精度生產的同時
，有效緩解企業的成本壓力，提升市場競爭力。

　　針對智能製造轉型困難：

　　推動工廠整體 OEE，交付周期大幅縮短，綜合生產效率顯著提升，加速製造端的智能化轉型進程。

　　在全球半導體產業競爭加劇的背景下

，德森精密以 “高精度
、智能化、國產化” 為戰略錨點

，通過核心技術突破
、場景化解決方案與產業鏈協同，破解製造端工藝精度、效率與成本痛點，推動半導體產業實現自主可控與高質量發展。其係統性解決方案不僅為行業提供了 “中國智造” 的新範式，更在重構半導體產業升級路徑中扮演著關鍵角色。
